弱电工程光纤传输知识大全

前言：

在弱电行业，光纤的应用涉及到各个领域，光纤传输知识是我们必须熟知的内容，今天的文章包含了我们经常用的光纤知识。对于一些新手很有帮助！

正文：

光纤通信的优点

●通信容量大

●中继距离长

●不受电磁干扰

●资源丰富

●光纤重量轻、体积小

光通信发展简史

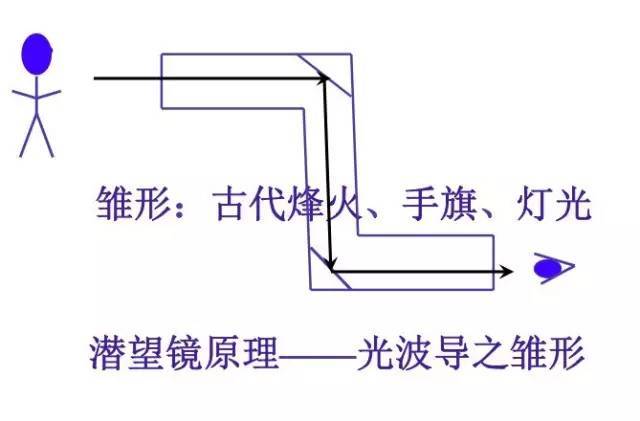

2000多年前，烽火台——灯光、旗语

1880年，光电话——无线光通信

1970年，光纤通信

●1966年“光纤之父”高锟博士首次提出光纤通信的想法。

●1970年贝尔研究所林严雄在室温下可连续工作的半导体激光器。

●1970年康宁公司的卡普隆(Kapron) 之作出损耗为20dB/km光纤。

●1977年芝加哥第一条45Mb/s的商用线路。

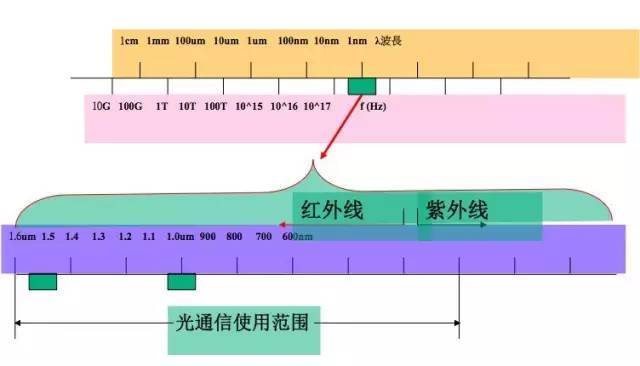

电磁波谱

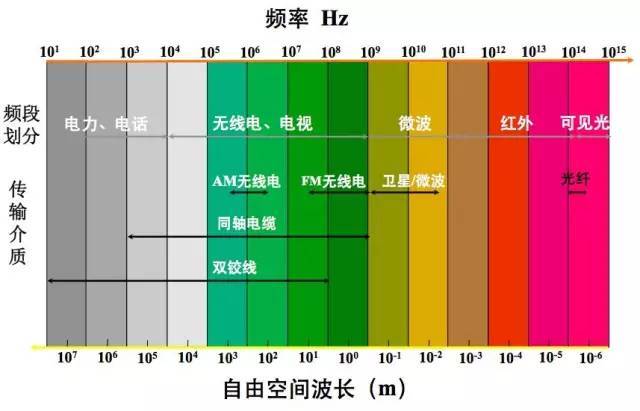

通信波段划分及相应传输媒介

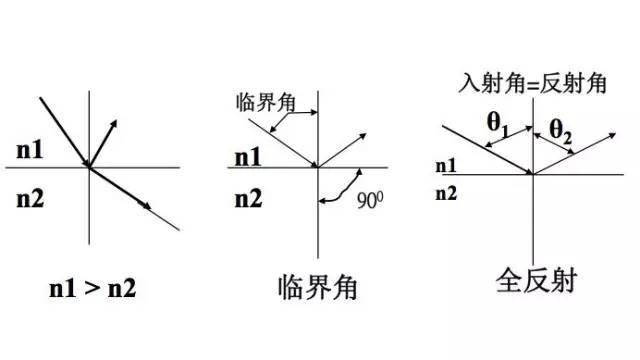

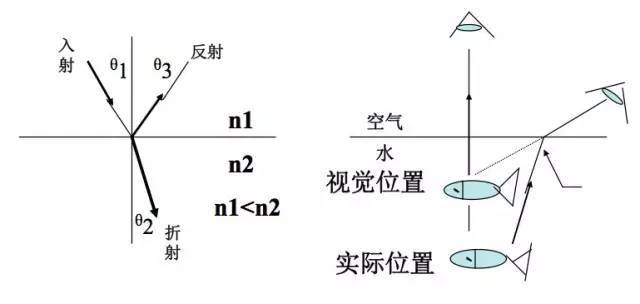

光的折射/反射和全反射

因光在不同物质中的传播速度是不同的，所以光从一种物质射向另一种物质时，在两种物质的交界面处会产生折射和反射。而且，折射光的角度会随入射光的角度变化而变化。当入射光的角度达到或超过某一角度时，折射光会消失，入射光全部被反射回来，这就是光的全反射。不同的物质对相同波长光的折射角度是不同的（即不同的物质有不同的光折射率），相同的物质对不同波长光的折射角度也是不同。光纤通讯就是基于以上原理而形成的。

反射率分布：表征光学材料的一个重要参数是折射率，用N表示，真空中的光速C与材料中光速V之比就是材料的折射率。

N＝C/V

光纤通信用的石英玻璃的折射率约为1.5

光通信的发展过程

光的基本知识

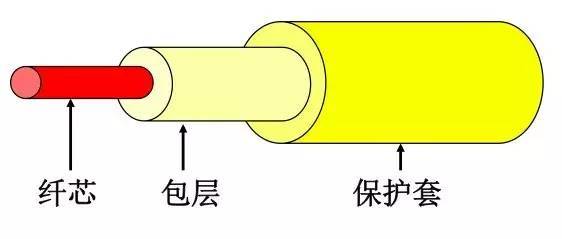

光纤结构

光纤裸纤一般分为三层：

第一层：中心高折射率玻璃芯（芯径一般为9-10μm,(单模）50或62.5（多模）。

第二层：中间为低折射率硅玻璃包层（直径一般为125μm）。

第三层：最外是加强用的树脂涂层。

1)纤芯 core：折射率较高，用来传送光；

2)包层 coating：折射率较低，与纤芯一起形成全反射条件；

3)?；ぬ?jacket：强度大，能承受较大冲击，?；す庀?。

3mm光缆 ：橘色， MM，多模；黄色，SM，单模

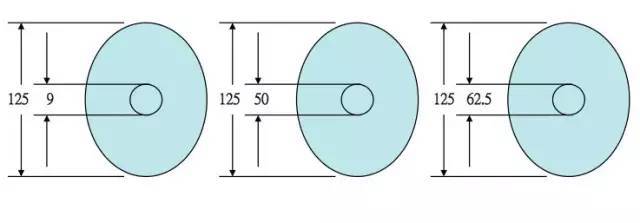

光纤的尺寸

外径一般为125um(一根头发平均100um)

内径：单模9um；多模50/62.5um

数值孔径

入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。这个角度就称为光纤的数值孔径。光纤的数值孔径大些对于光纤的对接是有利的。不同厂家生产的光纤的数值孔径不同

光纤的种类

按光在光纤中的传输模式可分为：

多模（Multi-Mode） (简称：MM） ；单模（Single-Mode）(简称：SM）

多模光纤：中心玻璃芯较粗（50或62.5μm），可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。因此，多模光纤传输的距离就比较近，一般只有几公里。

单模光纤：中心玻璃芯较细（芯径一般为9或10μm），只能传一种模式的光。实际上是阶跃型光纤的种，只是纤芯径很小，理论上只允许单一传播途径的直进光入射至光纤内，并在纤芯内作直线传播。光纤脉冲几乎没有展宽。因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

光纤的分类

按材料分类：

玻璃光纤：纤芯与包层都是玻璃，损耗小，传输距离长，成本高；

胶套硅光纤：纤芯是玻璃，包层为塑料，特性同玻璃光纤差不多，成本较低；

塑料光纤：纤芯与包层都是塑料，损耗大，传输距离很短，价格很低。多用于家电、音响，以及短距的图像传输。

按最佳传输频率窗口：常规型单模光纤和色散位移型单模光纤。

常规型：光纤生产长家将光纤传输频率最佳化在单一波长的光上，如1300nm。

色散位移型：光纤生产长家将光纤传输频率最佳化在两个波长的光上，如：1300nm和1550nm。

突变型：光纤中心芯到玻璃包层的折射率是突变的。其成本低，模间色散高。适用于短途低速通讯，如：工控。但单模光纤由于模间色散很小，所以单模光纤都采用突变型。

渐变型光纤：光纤中心芯到玻璃包层的折射率是逐渐变小，可使高模光按正弦形式传播，这能减少模间色散，提高光纤带宽，增加传输距离，但成本较高，现在的多模光纤多为渐变型光纤。

常用光纤规格

光纤尺寸：

1)单模纤芯直径：9/125μm，10/125μm　　　

2)包层外径（2D）＝125μm

3)一次涂敷外径＝250μm

4)尾纤：300μm

5)多模：50/125μm，欧洲标准；62.5/125μm，美国标准

6)工业，医疗和低速网络：100/140μm， 200/230μm 　　　　　　　　　

7)塑料：98/1000μm，用于汽车控制

光纤衰减

造成光纤衰减的主要因素有：本征，弯曲，挤压，杂质，不均匀和对接等。

本征：是光纤的固有损耗，包括：瑞利散射，固有吸收等。

弯曲：光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。

挤压：光纤受到挤压时产生微小的弯曲而造成的损耗。

杂质：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。

不均匀：光纤材料的折射率不均匀造成的损耗。

对接：光纤对接时产生的损耗，如：不同轴（单模光纤同轴度要求小于0.8μm），端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。

光缆的种类

1)按敷设方式分有：自承重架空光缆，管道光缆，铠装地埋光缆和海底光缆。

2)按光缆结构分有：束管式光缆，层绞式光缆，紧抱式光缆，带式光缆，非金属光缆和可分支光缆。

3)按用途分有：长途通讯用光缆、短途室外光缆、混合光缆和建筑物内用光缆。

光缆的接续与成端

光缆的接续与成端是光缆线路维护人员必须掌握的基本技能。

光缆的接续技术分类：

1)光纤的接续技术和光缆的接续技术两部分。
